En entreprenør, der forbereder en boligkloaktilslutning, har brug for en 5 fod dyb rende. En anlægsgartner, der bygger en koi-dam, har brug for 4 fod i den dybe ende. En landmand, der begraver markdræning på 8 fod, står over for et helt andet problem. Minigraveren, der klarer de to første job komfortabelt, kan komme til kort på det tredje. De fleste minigravere graver mellem 5 og 12 fod dybt afhængigt af maskinstørrelse, og større kompakte modeller over 6 tons kan overstige 15 fod. Den egentlige opgave er at matche specifikationsarket til din faktiske rendedybde, før du køber.
Typiske gravedybdeområder efter maskinklasse
Gravedybde skalaer tæt med arbejdsvægt. Tabellen nedenfor opsummerer, hvad de fleste producenter leverer i hver størrelsesklasse.
| Maskinklasse | Driftsvægt | Typisk max gravedybde |
|---|---|---|
| Mikro / 1-ton | 1.000–2.200 lb | 5-7 fod |
| Kompakt / 2-ton | 3.000-4.500 lb | 7-9 fod |
| Mellemstørrelse / 3,5-ton | 5.500–8.000 lb | 9-12 fod |
| Stor mini / 6–10 ton | 12.000–22.000 lb | 13-16 fod |
En grov tommelfingerregel er, at hver ekstra 1.000 lb arbejdsvægt tilføjer tæt på 1 fods gravedybde, men det gælder kun inden for samme producents designfamilie. Bom- og armgeometri kan flytte tallet med en fod eller mere i begge retninger.
Hvad sætter den maksimale gravedybde
Maksimal gravedybde er den lodrette afstand fra jordlinjen til det laveste punkt, skovlens tænder kan nå, når bommen og armen er strakt helt ud mod jorden. Tre faktorer bestemmer dette tal.
- Bomlængde. Bommen er den vigtigste strukturelle sektion, der er hængslet til maskinens krop. En længere bom hæver omdrejningspunktet og lader armen nå længere under hældning, før bomcylinderen bunder.
- Armlængde. Armen, nogle gange kaldet pinden, forbinder bommen med skovlen. Denne komponent styrer mest direkte dybden. En 12-tommer længere arm tilføjer 8 til 10 tommer dybde i de fleste designs på bekostning af reduceret skovludbrudskraft.
- Monteringshøjde. Skovlstørrelse, lynkoblinger og hydrauliske tommelfingre tilføjer alle højde mellem armstiften og skærkanten. Hver tomme af fastgørelseshøjde er en tomme af mistet dybde.
Stabilitet spiller en lige så vigtig rolle. En minigraver kan kun grave så dybt, som den kan løfte den fyldte skovl ud af renden uden at vælte fremad. En tungere kontravægt, bredere undervogn og lavere tyngdepunkt forbedrer alle denne løftemargin, hvorfor to maskiner med samme bomgeometri kan offentliggøre forskellige dybdetal.
Hvorfor gravedybden i den virkelige verden adskiller sig fra brochuren
Den offentliggjorte maksimale dybde forudsætter jævnt underlag, en plan maskine og en uhindret lodret udgravning direkte foran sporene. Rigtige jobs samarbejder sjældent. Flere almindelige tilstande reducerer den effektive dybde.
- Skrånende terræn. På en 10-graders hældning sidder maskinen vippet, og bommen mister rækkevidde i nedadgående side. Du kan miste 1 til 2 fods effektiv dybde, før sporene overhovedet når plant terræn.
- Bænkegrav. OSHA kræver bænkede eller trappede vægge i skyttegrave dybere end 4 fod i stabil jord. En 2 fod bred bænk fjerner den samme afstand fra det lodrette snit, du kan nå.
- Svingvinkel. Maksimal dybde er kun tilgængelig, når bommen er vinkelret på maskinens front. Gravning i en 30-graders svingvinkel reducerer rækkevidden med cirka 15 procent.
- Jordforhold. Hårdt ler, komprimeret grus eller frost kræver udbrudskraft for at trænge igennem. Hvis maskinen løber tør for kraft, før cylindrene afslutter deres slag, stopper du tidligt med at grave.
- Operatør teknik. Erfarne operatører bruger små bom- og armbevægelser til at køre skovlen ned og krølle den under; mindre erfarne operatører efterlader 6 til 12 tommers dybde ubrugt. A trin-for-trin betjeningsvejledning til minigravere kan hjælpe med at lukke det hul hurtigt.
Til planlægning skal du trække 10 til 15 procent fra specifikationsarkets dybde på skrånende eller komprimerede steder. Hvis du planlægger at installere rendestøtte, skal du også trække støttehøjden fra.
Match gravedybden med de opgaver, du rent faktisk udfører
Minigraveejere arbejder typisk inden for et ret smalt dybdebånd. At kortlægge dine mest almindelige projekter mod det bånd er den mest pålidelige måde at vælge en maskine på.
- Forsynings- og vandledninger, 3 til 6 fod. Boligservicelinjer sidder under frostlinjen, normalt 3 til 5 fod i det meste af Nordamerika. En 1-tons mikro eller 2-tons kompakt er nok.
- Septiktanke og udvaskningsfelter, 6 til 9 fod. Tankgrave og drængrave overstiger regelmæssigt 7 fod. En 2- til 3,5-tons maskine med en nominel dybde på mindst 9 fod er det sikre valg.
- Fundamentfod, 8 til 12 fod. Frostfod i kolde områder og fuld kælderudgravning har brug for dybere rækkevidde. Mellemstørrelse og store minigravere er den praktiske pasform her.
- Damme og afløbskanaler, 6 til 14 fod. Ekstra rækkevidde giver dig mulighed for at forme skråninger uden at flytte maskinen, så en længere arm er mere værd end en større skovl.
Hvis dine projekter forbliver under 6 fod, er en kompakt maskine billigere at købe, lettere at trailer og lettere på en græsplæne. Hvis du jævnligt graver 9-fods skyttegrave til byggegravning , optrappe en klasse. Ekstraomkostningerne er små sammenlignet med at leje en anden maskine, når den første løber ud af rækkevidde.
Sammenligning af minigravemaskinespecifikationer på den rigtige måde
Når du sammenligner modeller, skal du se på tre tal sammen: maksimal gravedybde, rækkevidde ved jordhøjde og arbejdsvægt. En maskine med en imponerende 11-fods dybde, men dårlig rækkevidde til jorden, vil have svært ved at læsse lastbiler eller placere affald langt fra rendekanten.
For dybdekritisk arbejde skal du prioritere armlængde over skovlstørrelse. En længere arm tilføjer dybde og rækkevidde, mens en større skovl tilføjer produktion, men reducerer udbrudskraften og kan forkorte dybden ved at øge monteringshøjden.

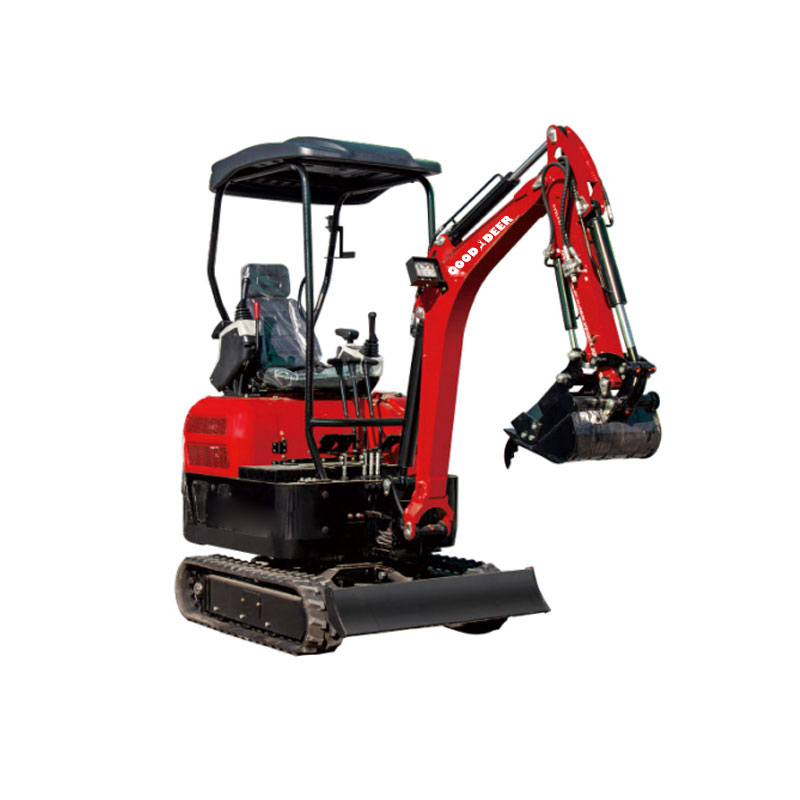

Gooddeers minigravemaskinesortiment dækker de dybdeklasser, de fleste entreprenører og landmænd har brug for. De kompakte larvebåndsmodeller passer til brugs- og dræningsarbejde på lukkede boligområder. Den hydrauliske diesellinje tilføjer driftsvægt og brudkraft til dybere snit i tæt jord.

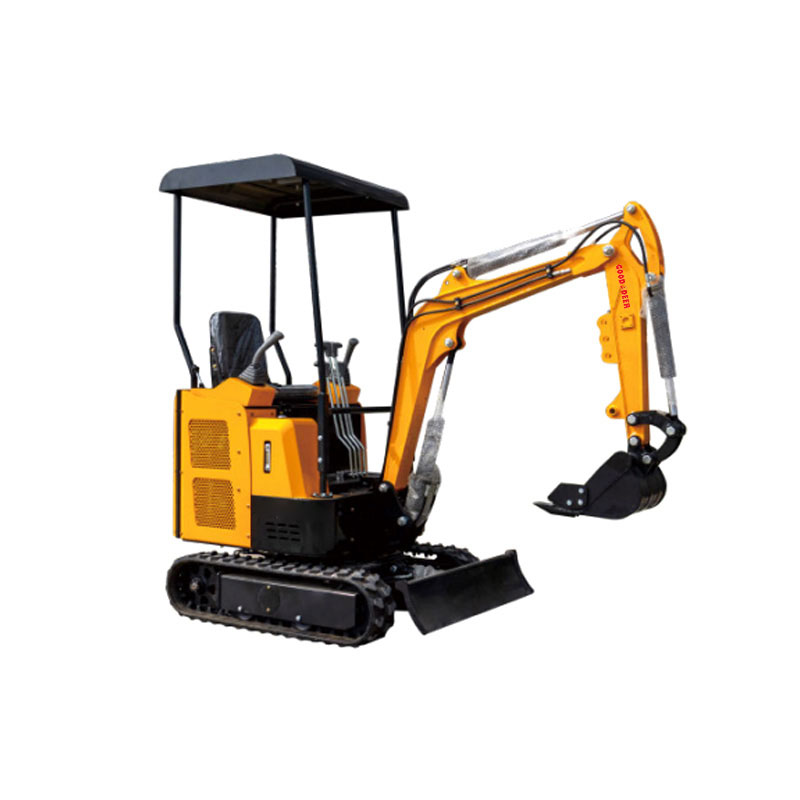

Hvis dit websteds layout tvinger dig til at grave i vinkler eller ved siden af vægge, lader en 360-graders roterende model dig flytte bommen uden at flytte maskinen. Denne arbejdsfleksibilitet betyder ofte mere end et par ekstra centimeters nominelle dybde.
Før du bestiller, skal du kontrollere det fulde specifikationsark for den nøjagtige maksimale gravedybde med den skovl, du planlægger at køre. Producenter måler dybden med lagerarmen og skovlen, og ændring af begge ændrer det offentliggjorte antal.
Svaret på, hvor dybt en minigraver kan grave, er sjældent et enkelt tal. Det afhænger af maskinklasse, armlængde, jordforhold, og hvordan maskinen er sat op. Kend din typiske rendedybde, træk en margen for stedets forhold fra, og vælg derefter den klasse, der rydder det mål. Den tilgang vil spare dig for både en underdimensioneret maskine og en unødvendigt dyr.
